L'ultra haute précision, là où le micron est déjà grossier.

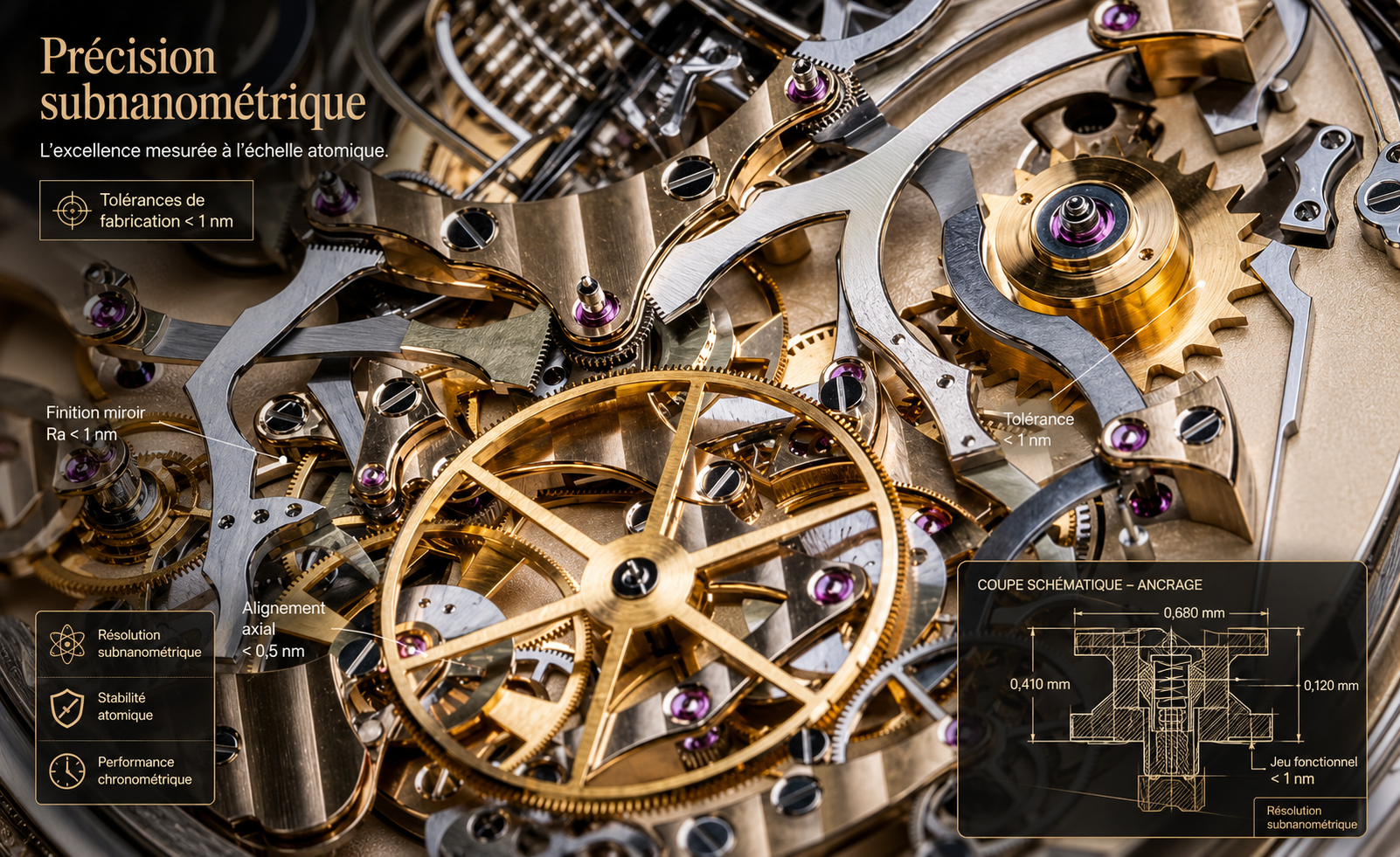

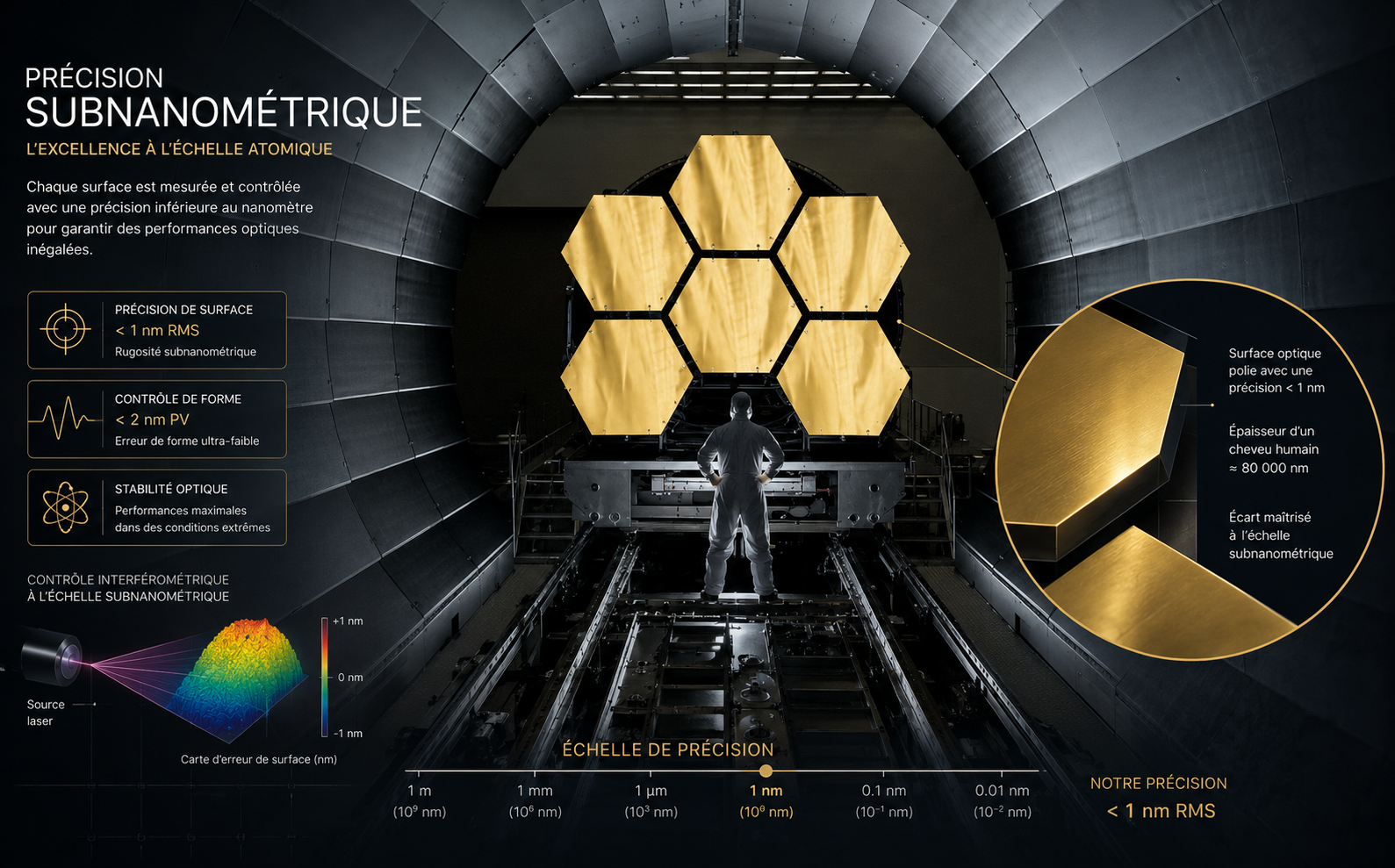

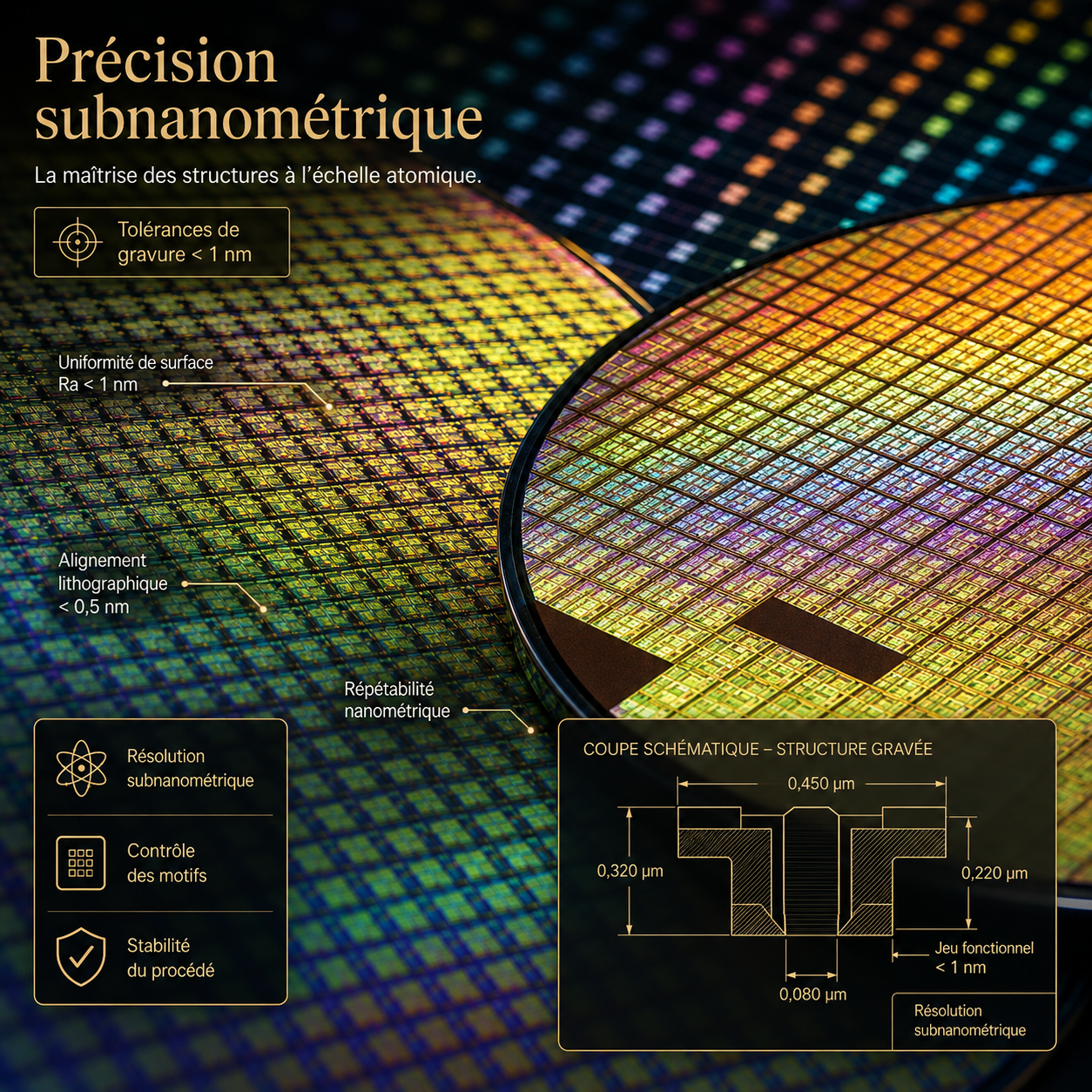

Dans un atelier de mécanique ordinaire, la plus petite graduation est le millième de millimètre — c'est ce que lit un micromètre. Il existe un domaine où ce millième est mille fois trop grossier, parce que l'unité y est le nanomètre : celui où l'on polit un miroir de télescope à une dizaine de nanomètres près, où l'on taille une lentille de lithographie dont le plus gros défaut, ramené à l'échelle d'un pays, ferait moins d'un millimètre, où le pivot d'un balancier de montre se compte en microns. Ce dossier parcourt cette échelle — ses unités, ses instruments, ses machines, son environnement — et FreeCAD, le modeleur paramétrique libre qui sert à la dessiner.
Ultra haute précision — un dossierDu micron au nanomètre, trois ordres de grandeur
Un millimètre est déjà une petite chose. Le millième de millimètre — le micron — est la plus petite graduation d'un atelier ordinaire : c'est ce qu'un micromètre sait lire. Ce qu'une machine-outil classique sait tenir est plus modeste, de l'ordre de cinq microns ; savoir lire et savoir faire ne sont pas la même chose, et tout le domaine tient dans cet écart. En dessous commence un autre monde : le dixième de micron, puis le nanomètre (0,000001 mm). Entre le millième d'atelier et le nanomètre, il y a le même rapport qu'entre un kilomètre et un mètre.
Ce n'est pas une simple continuation du même métier. En 1983, l'ingénieur japonais Norio Taniguchi a publié dans les Annales du CIRP une classification devenue la référence du domaine : usinage normal autour de 5 µm, précision à 0,5 µm, haute précision à 0,05 µm, ultra précision à 0,005 µm — soit 5 nanomètres. Sa courbe prévoyait que l'industrie atteindrait cette dernière ligne vers l'an 2000. Elle y est arrivée.
« À cette échelle,
la matière n'a plus
de surface plane. »
Ce qui change vraiment, c'est la liste des choses qui deviennent des erreurs. Un mètre d'acier s'allonge de 11,5 µm quand il prend un seul degré : pour viser le dixième de micron, il faut donc tenir la salle à 20 °C ± 0,1, laisser la pièce et l'instrument s'égaliser pendant des heures, et parfois construire la pièce dans un verre à dilatation quasi nulle. Le poids de l'opérateur qui s'appuie sur le bâti, le passage d'un camion dans la rue, la pression atmosphérique du jour, la lumière de la lampe qui chauffe un côté : tout cela, invisible au millième, devient mesurable au nanomètre.
« On ne fabrique pas une forme.
On fabrique un écart à la forme. »
Mesurer d'abord, usiner ensuite

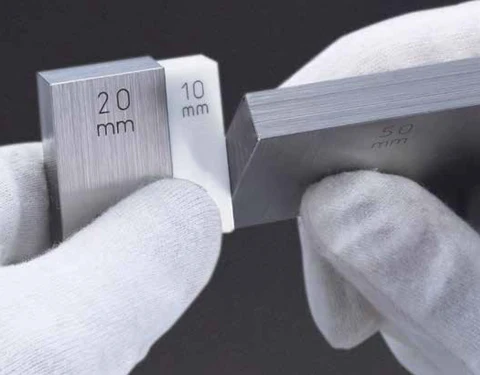

Une règle domine tout le domaine : on ne peut pas fabriquer plus finement que l'on ne sait mesurer. C'est pourquoi l'ultra haute précision est d'abord une affaire de métrologie, et pourquoi ses instruments coûtent souvent plus cher que ses machines. Le micromètre d'atelier, qui lit le millième de millimètre, y sert de simple dégrossissage.
L'étalon de référence n'est plus un objet mais une onde. Depuis 1983, le mètre est défini par la distance parcourue par la lumière en une fraction de seconde ; un laser hélium-néon stabilisé émet à 632,8 nm, et cette longueur d'onde connue devient la règle graduée. Dans un interféromètre, le faisceau est divisé, renvoyé par un rétroréflecteur monté sur la partie mobile, puis recombiné : chaque frange qui défile vaut une demi-longueur d'onde, soit 316 nm, et l'électronique interpole entre les franges jusqu'au nanomètre.
« On ne fabrique jamais
plus finement
que l'on ne mesure. »

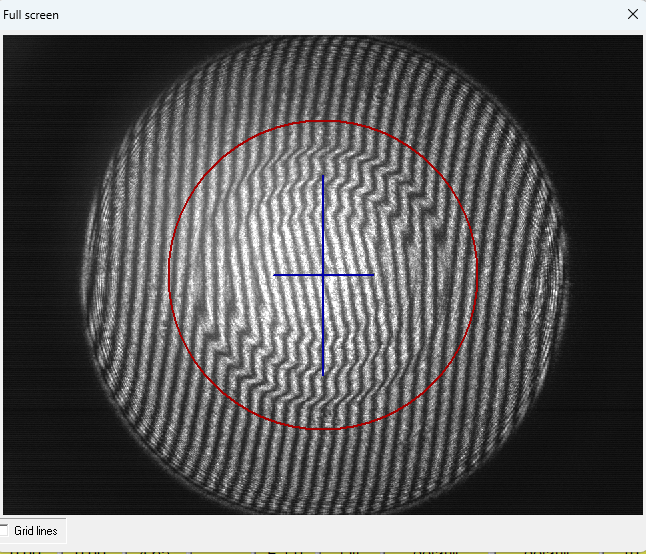

Le même principe, en version d'atelier, tient dans un disque de verre. Posé sur une surface polie sous une lumière monochromatique, un verre optique fait apparaître des franges d'interférence : droites et parallèles, la pièce est plane ; incurvées, chaque frange trahit un dénivelé d'une demi-longueur d'onde. Aucune électronique, aucun contact — et le dixième de micron devient visible à l'œil nu. Au-delà, le microscope à force atomique descend sous le nanomètre en vertical, en promenant une pointe à quelques atomes de la surface.
Des machines qui ne tremblent pas

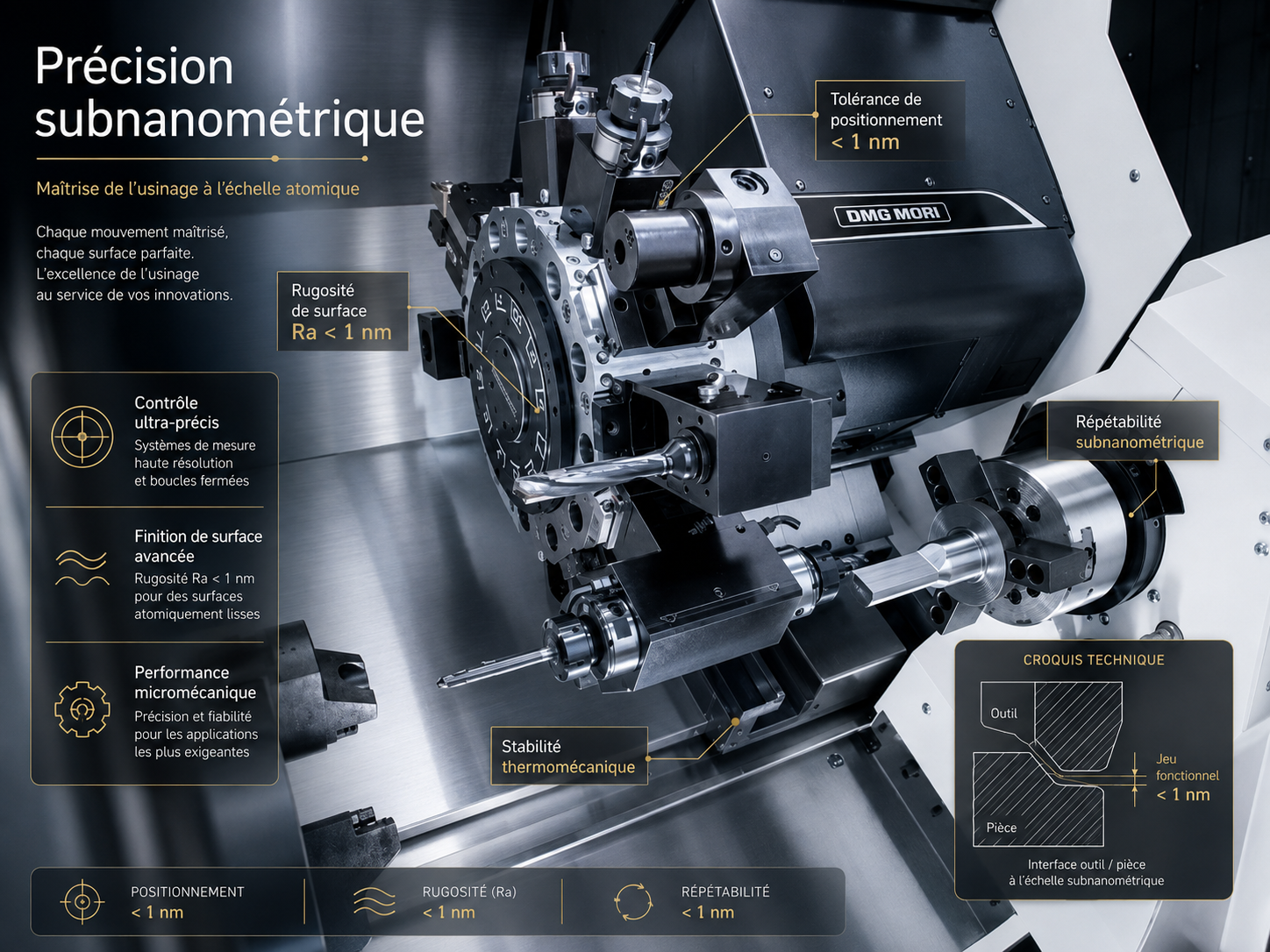

Une machine d'ultra précision ne se distingue pas par sa puissance mais par sa stabilité. Bâti en granit qui amortit les vibrations et ne rouille pas, broches à paliers d'air dont l'erreur de rotation se compte en dizaines de nanomètres, glissières hydrostatiques sans contact donc sans usure, règles de mesure interférométriques rebouclées sur la commande. L'outil, lui, est souvent un monocristal de diamant, seule arête assez parfaite pour laisser une surface optique. Et autour, un environnement : température régulée, isolation vibratoire, parfois salle blanche.
La pièce tourne, l'outil ne tremble pas

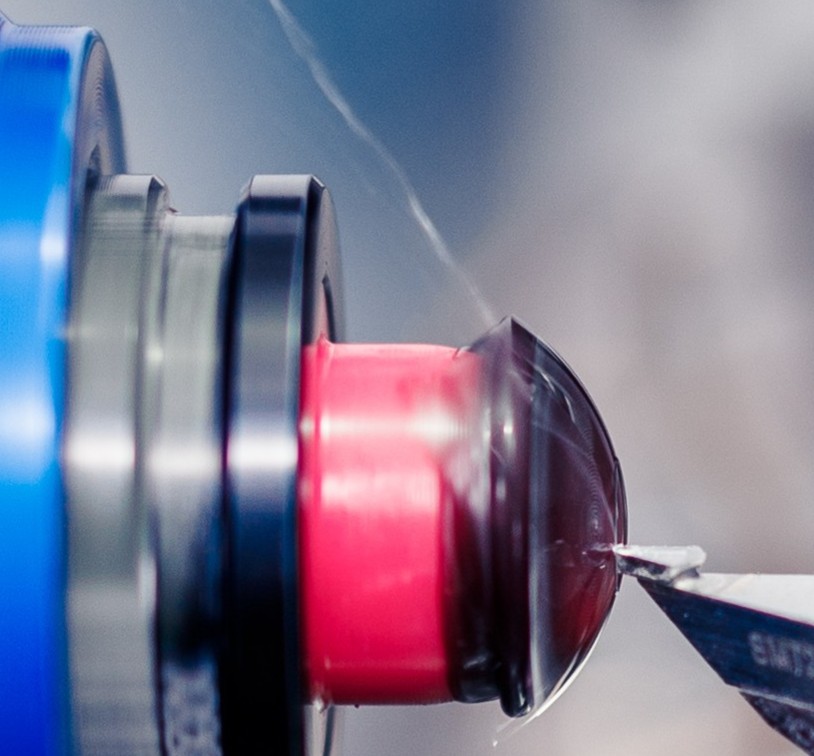

De tous les procédés d'ultra précision, le tournage est le plus élégant, parce qu'il triche avec la difficulté. La pièce tourne sur son axe, l'outil reste immobile et n'avance que très lentement : la surface obtenue est donc, par construction, une surface de révolution — et sa qualité ne dépend plus du geste, mais d'une seule chose que l'on sait fabriquer très bien, la broche.
Cette broche flotte sur un film d'air de quelques microns. Sans contact, il n'y a plus ni frottement, ni usure, ni à-coup : son erreur de rotation tombe sous les vingt-cinq nanomètres, et c'est cette erreur-là que l'on retrouvera, à l'identique, sur la pièce finie. Les chariots glissent de la même façon, sur des paliers hydrostatiques, et leur position n'est pas lue par une vis mais par un interféromètre : la commande travaille au nanomètre.
« La surface obtenue
est le portrait exact
de la broche. »

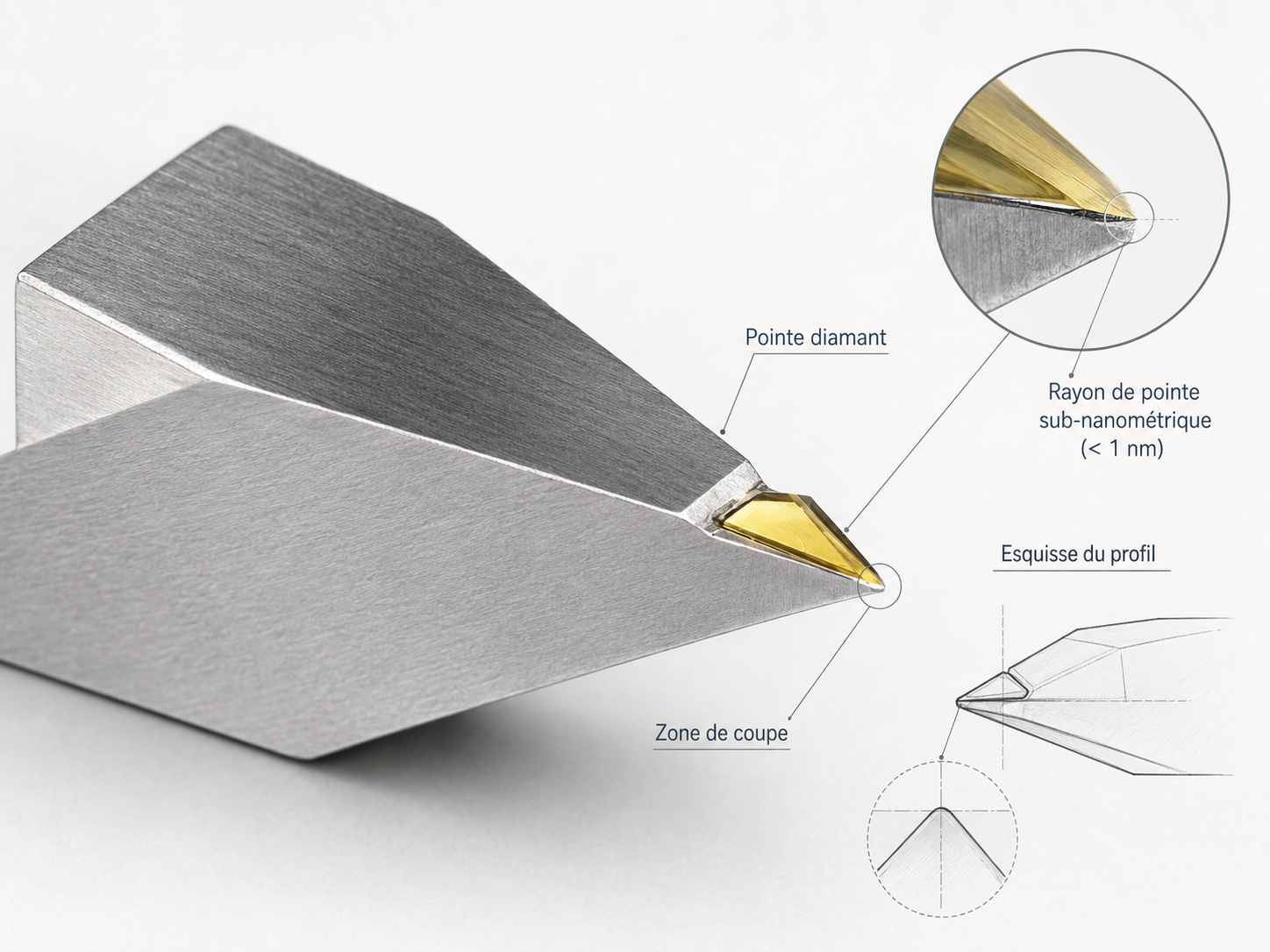

L'outil, lui, est un monocristal de diamant. Aucun carbure, aussi bien affûté soit-il, ne présente une arête assez continue : au micron, une arête ordinaire est un paysage de dents de scie. Le diamant taillé dans un cristal unique donne un tranchant régulier à l'échelle atomique, et laisse derrière lui une surface directement réfléchissante — un Ra sous les cinq nanomètres, sans polissage. Le procédé porte d'ailleurs son nom : tournage diamant.
Il a une interdiction célèbre : les aciers ferreux. À la température de coupe, le carbone du diamant diffuse dans le fer, et l'outil se consume en quelques minutes. Le tournage diamant se réserve donc aux métaux non ferreux — aluminium, cuivre, laiton, nickel chimique — au germanium, au silicium, et surtout aux polymères optiques. C'est précisément ce qui en fait le procédé des lentilles.

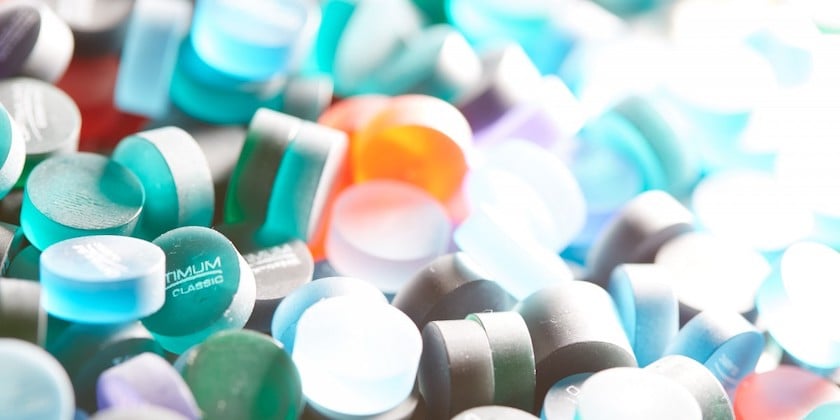

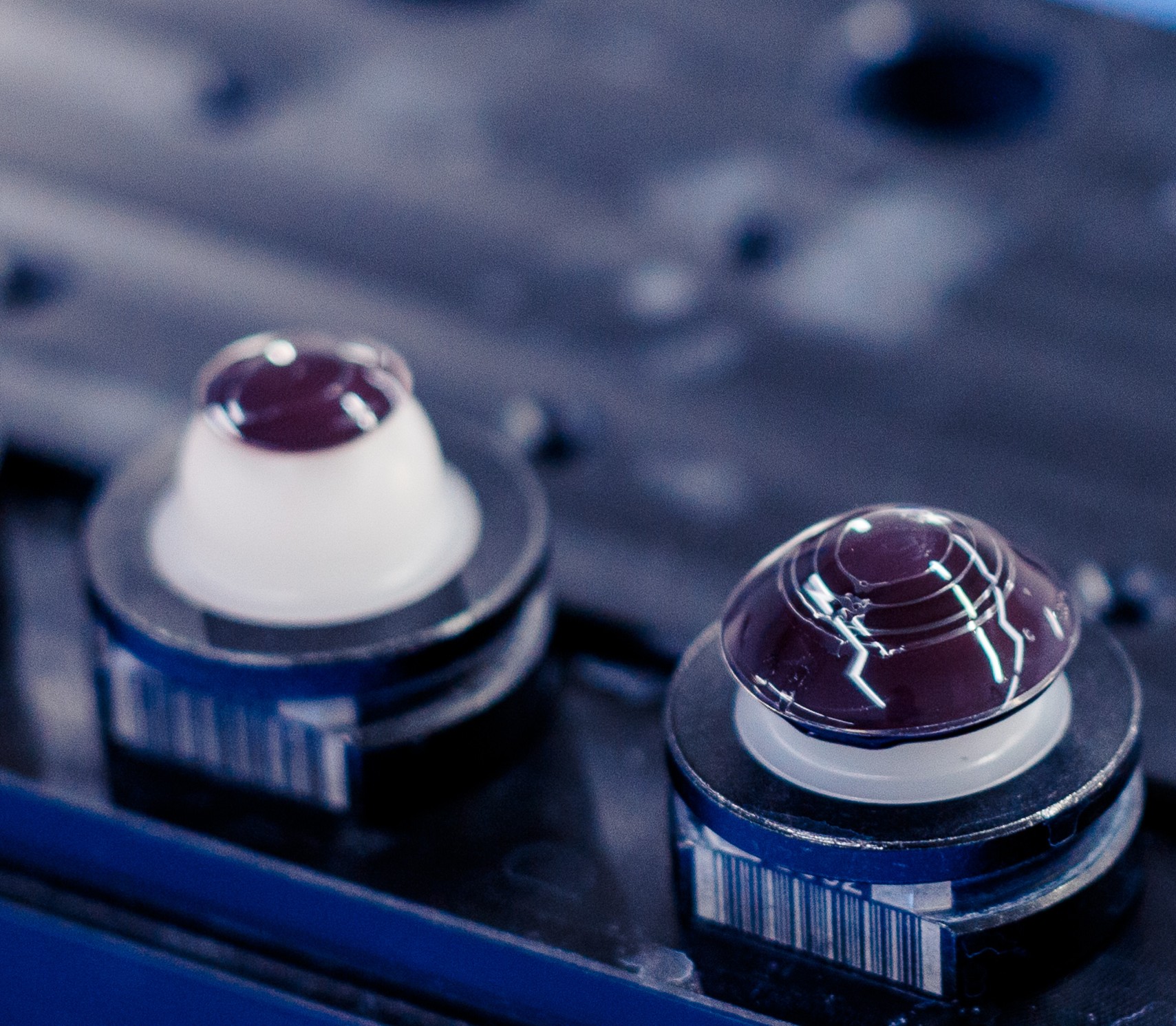

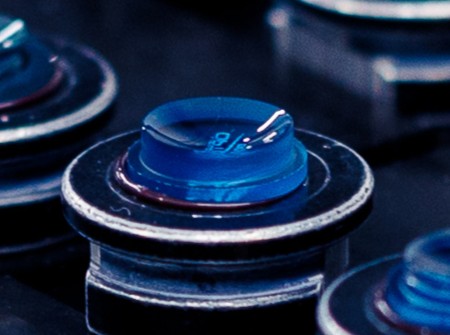

Une lentille de contact rigide sur mesure est l'exemple parfait de ce que ce procédé rend possible. On part d'un cylindre de polymère — un « bouton » de quelques millimètres. La face postérieure est tournée la première : c'est la courbe de base, celle qui devra épouser la cornée. La face antérieure est tournée ensuite : c'est elle qui porte la puissance, et l'épaisseur qui les sépare au centre — un peu plus d'un dixième de millimètre — est tenue au micron près. Reste à détourer le diamètre total, à reprendre le bord — la seule zone que la paupière sentira — puis à polir et, pour un matériau hydrophile, à hydrater. Un torique ou une multifocale ne sont plus des surfaces de révolution : il faut alors le fast tool servo. Deux yeux n'étant jamais identiques, chaque lentille est un unitaire, tourné pour un œil et un seul.
FreeCAD, la lentille avant le bouton
Une pièce d'ultra précision existe deux fois : comme modèle et comme objet, et c'est l'écart entre les deux que toute la chaîne cherche à réduire. Le modèle n'est donc pas une illustration, c'est la référence contre laquelle la MMT comparera son nuage de points. Pendant longtemps, cette CAO paramétrique est restée l'affaire des bureaux d'études équipés de licences à quatre chiffres. Développé depuis 2002 par une communauté de bénévoles, FreeCAD a changé la donne : un modeleur 3D paramétrique, libre et gratuit, sous licence LGPL, qui tourne sur Windows, macOS et Linux. Les pièces sont enregistrées en .FCStd et s'exportent en STEP vers un usineur, en STL vers l'impression 3D, en DXF vers la découpe.
Le mot important est paramétrique. On n'y dessine pas des traits : on y dessine une intention. Une lentille de contact en est la démonstration la plus nette, parce qu'elle tient tout entière dans six nombres : le rayon de la courbe de base r₀, celui de la face antérieure r₁, l'épaisseur au centre e₀, le diamètre de la zone optique, le diamètre total, et le profil du bord. Une esquisse contrainte porte ces six cotes, une révolution autour de l'axe en fait un volume, et le modèle garde l'historique.
C'est là que le paramétrique cesse d'être un confort. Deux yeux n'étant jamais identiques, chaque lentille est un unitaire : changer r₀ de 7,80 à 7,90 et recalculer suffit à obtenir la géométrie du patient suivant, avec son plan coté et son fichier d'export. Le tableur intégré pousse la logique jusqu'au bout — une ligne par œil, et le modèle obéit au tableau.
« Le modèle n'illustre pas
la pièce.
Il la juge. »
Le noyau géométrique, OpenCascade, travaille en représentation par frontières : les surfaces sont exactes, pas facettées — ce qui compte quand on exporte une forme asphérique. Et la version 1.0, sortie fin 2024, a réglé le vieux défaut du logiciel, la « dénomination topologique » qui faisait exploser un modèle quand on modifiait une face en amont, tout en apportant un véritable atelier d'assemblage.
L'esquisse 2D et ses contraintes géométriques et dimensionnelles. Le compteur doit finir à 0 degré de liberté : c'est la seule garantie que la pièce se recalculera proprement.
La pièce construite par fonctions successives : protrusion, cavité, révolution, balayage, congé, chanfrein, perçage normalisé. L'atelier principal.
Les primitives — cube, cylindre, tore — et les opérations booléennes : union, différence, intersection. L'approche directe, pratique pour un montage ou un gabarit.
Arrivé en version 1.0 : on place les pièces et on pose les liaisons (fixe, pivot, glissière). Le solveur vérifie que tout entre — et que rien ne se touche.
Vues normalisées, coupes, vues de détail, cotes, tolérances, états de surface, cartouche. Le document contractuel entre le concepteur et l'atelier.
Un tableur qui pilote les cotes. On nomme une cellule diametre, on écrit =Cotes.diametre dans l'esquisse — et toute la pièce obéit à un seul tableau.
Éléments finis : effort appliqué, maillage, déformée. En ultra précision, on l'utilise surtout pour la flexion propre et les dilatations, qui se comptent en microns.
L'ancien atelier Path : parcours d'outils, profils, surfaçages, perçages — et le post-processeur qui écrit le G-code pour la machine.
Le 2D et les transformations : déplacer, symétriser, répéter en réseau, projeter. Utile pour les tôles, les gabarits et l'import de DXF.
On affecte un acier, un invar, un verre à dilatation nulle : densité, module d'élasticité et coefficient thermique suivent, et le calcul devient crédible.
Vis, écrous et rondelles normalisés, posés directement dans un perçage. Une extension du gestionnaire d'extensions, mais difficile de s'en passer.
Tout FreeCAD est scriptable. La console enregistre ce que l'on fait à la souris — la meilleure façon d'apprendre l'API, puis d'automatiser une famille de pièces.
>>> import FreeCAD as App, Part >>> from FreeCAD import Vector >>> doc = App.newDocument("Lentille") # r0 = 7,80 : courbe de base, sommet a z = 0>>> post = Part.makeSphere(7.80, Vector(0, 0, 7.80)) # r1 = 7,95 : face anterieure, sommet a z = 0,15>>> ant = Part.makeSphere(7.95, Vector(0, 0, -7.80)) # l'intersection des deux spheres donne la galette>>> galette = post.common(ant) # detourage au diametre total 9,60>>> contour = Part.makeCylinder(4.80, 20, Vector(0, 0, -10)) >>> lentille = galette.common(contour) >>> Part.show(lentille, "Lentille"); doc.recompute() >>> print(round(lentille.BoundBox.ZLength, 4)) 0.15 # e0 : l'epaisseur au centre, en millimetres# le tableur qui pilote les cotes>>> f = doc.addObject("Spreadsheet::Sheet", "Cotes") >>> f.set("B1", "7.80"); f.setAlias("B1", "r0") # export vers le tour a pointe diamant>>> import Import >>> Import.export([doc.Lentille], "lentille.step")
La console n'est pas un gadget de programmeur. Elle mérite de rester ouverte en permanence, pour trois raisons.
Elle enseigne. En activant l'enregistrement des commandes, chaque clic dans l'interface s'écrit en Python sous les yeux : on apprend l'API sans lire la documentation.
Elle calcule. Une cote qui dépend d'une autre s'écrit une fois et ne se retrompe jamais : ici, l'épaisseur au centre n'est pas saisie, elle tombe de la position des deux sphères — e₀ = r₁ − r₀ — et la vérification finale la relit sur la boîte englobante du solide.
Elle répète. Une série de courbes de base de 7,50 à 8,20 par pas de 0,05, c'est une boucle for et quinze fichiers STEP générés en une seconde — pas quinze modélisations à la main, avec quinze occasions de se tromper.
« Toute la chaîne ne sert qu'à
rétrécir l'écart entre les deux. »
Du bouton à l'œil, en huit opérations

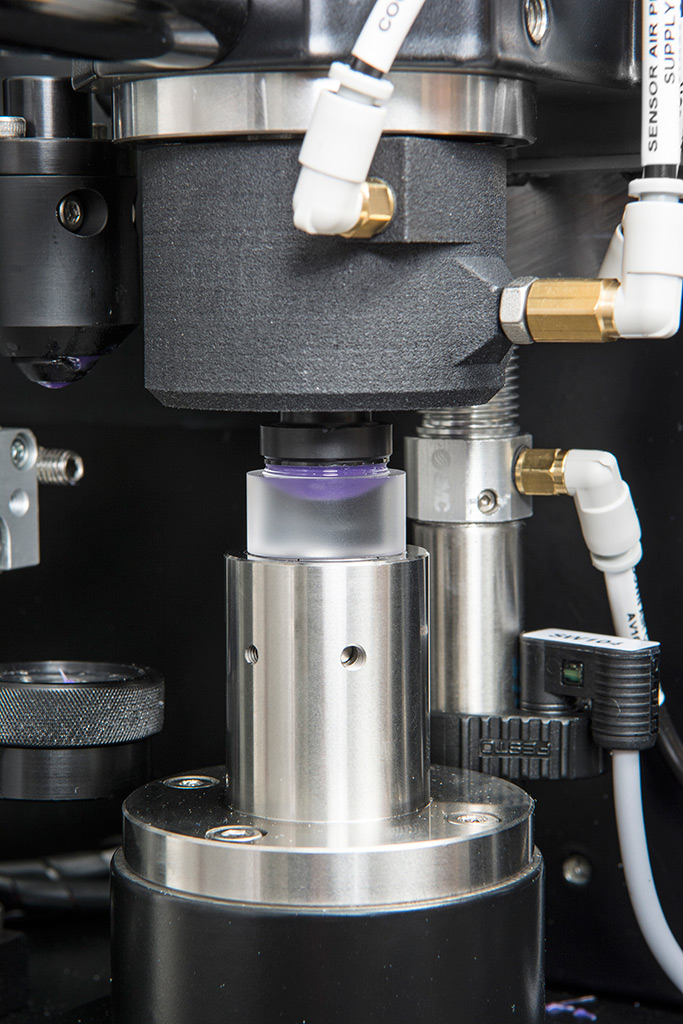

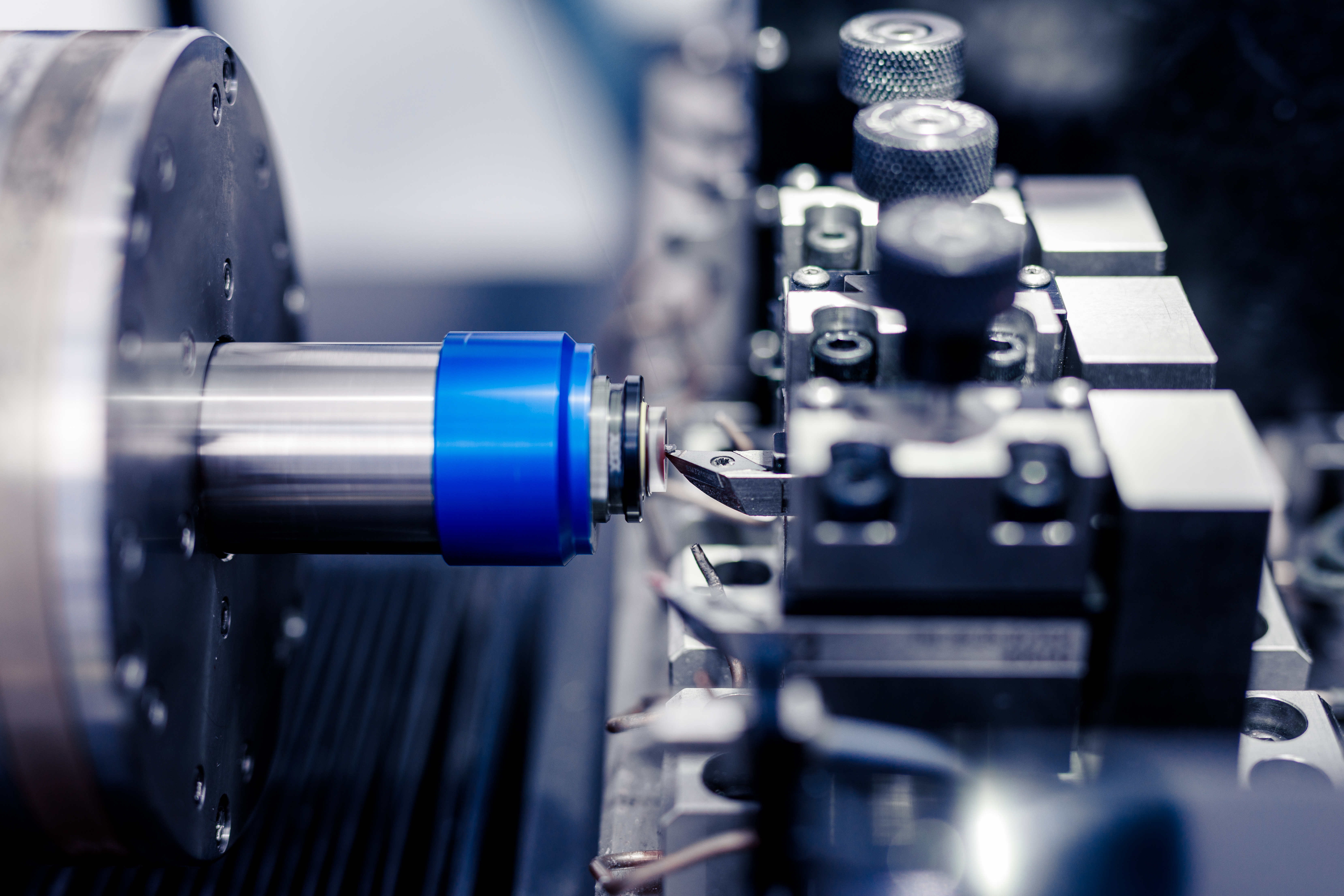

Le modèle est prêt, le fichier est exporté : il reste à faire tourner de la matière. Une lentille de contact rigide ne se moule pas, elle se tourne, à l'unité, sur un tour à pointe diamant — à partir d'un cylindre de polymère de quelques millimètres qu'on appelle un bouton. Huit opérations séparent ce bouton de l'œil qui le portera, et entre chacune, un contrôle. Voici la séquence.
+Votre photo ici · vue d'ensemblele tour en action
+Votre photo ici
+Votre photo ici
+Votre photo ici
+Votre photo ici+Votre photo ici
+Votre photo ici
+Votre photo ici
+Votre photo iciRien dans cette séquence n'est fait deux fois à l'identique. Le pas de 0,05 mm sur la courbe de base n'est pas une contrainte de fabrication mais une contrainte d'usage : c'est l'écart en dessous duquel l'œil ne fait plus la différence. Au-dessus, il la fait — et c'est pour cela qu'on tourne chaque lentille séparément, avec ses propres cotes, au lieu d'en mouler dix mille identiques.
De la conception à la pièce, dans l'ordre
En ultra haute précision, on ne cherche pas à bien faire chaque étape : on cherche à savoir, avant de commencer, combien chaque étape va coûter en erreur. C'est le budget d'erreur — la liste chiffrée de toutes les sources d'écart, de la thermique à la métrologie, dont la somme doit rester sous la tolérance visée. Tout le reste en découle.
Une seule question au départ : quelle cote fait réellement fonctionner la pièce, et à quel écart près. Toutes les autres sont secondaires — et coûteuses si on les serre pour rien.
On additionne les contributions : machine, outil, bridage, thermique, mesure, opérateur. Si la somme dépasse la tolérance, ce n'est pas la peine de commencer.
Esquisse contrainte à 0 degré de liberté, puis fonctions successives. Le modèle deviendra la référence du contrôle final : il doit être exact, pas seulement ressemblant.
Acier, invar, carbure, verre à dilatation quasi nulle. À cette échelle, le coefficient thermique et la stabilité dans le temps pèsent plus lourd que la dureté.
Traitement de stabilisation entre l'ébauche et la finition : le brut est plein de contraintes internes qui se libèrent en déformant la pièce des jours après l'usinage.
Le point le plus sous-estimé : un serrage trop fort déforme la pièce, qui reprend sa forme une fois libérée. On bride sur trois points, doucement, loin des surfaces utiles.
On enlève la matière franchement, en laissant une surépaisseur régulière — et surtout du temps entre l'ébauche et la suite, pour que la pièce se remette de ce qu'on lui a fait.
Tournage diamant, rectification fine ou polissage selon la surface visée. Faibles profondeurs, arête parfaite, environnement stabilisé, aucune interruption.
Pièce et instrument à la même température, plusieurs heures durant. Mesurer une pièce qui sort de la machine n'a aucun sens : elle est encore chaude, donc plus grande.

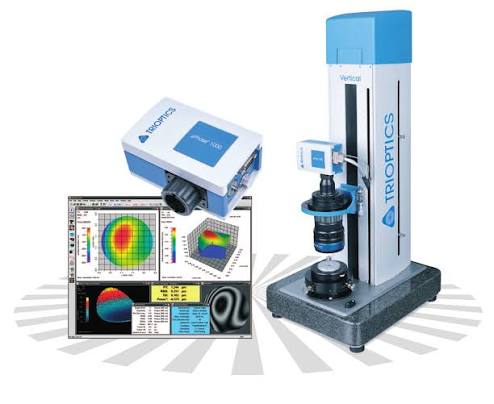

MMT, interféromètre ou verre optique selon l'ordre de grandeur. On compare au modèle, on documente l'écart — et cet écart nourrit le budget d'erreur de la pièce suivante.
Où le nanomètre se paie
Sept principes, et beaucoup de patience
Deux d'entre eux portent un nom. Le principe d'Abbe, énoncé par Ernst Abbe en 1890, veut que l'échelle de mesure soit alignée avec la dimension mesurée : tout décalage transforme le moindre basculement en erreur proportionnelle à la distance. Le principe de Bryan en est l'équivalent pour la rectitude. Les autres ne sont écrits nulle part, mais tous les ateliers du domaine les récitent :
« Au nanomètre,
tout devient une erreur. »
